Business Process Model and Notation (BPMN) é uma notação gráfica utilizada para representar processos, permitindo visualizar etapas, atividades, participantes, decisões e fluxos de informação (OMG, 2025). No EduRaras, os diagramas são utilizados para facilitar a compreensão de processos relacionados às doenças raras, à educação e à conscientização em saúde.
Você pode acessar os diagramas abaixo para a verificação detalhada de alguns processos descritos, incluindo eventos, atividades, participantes e fluxos de decisão:
Cuidado e acesso:

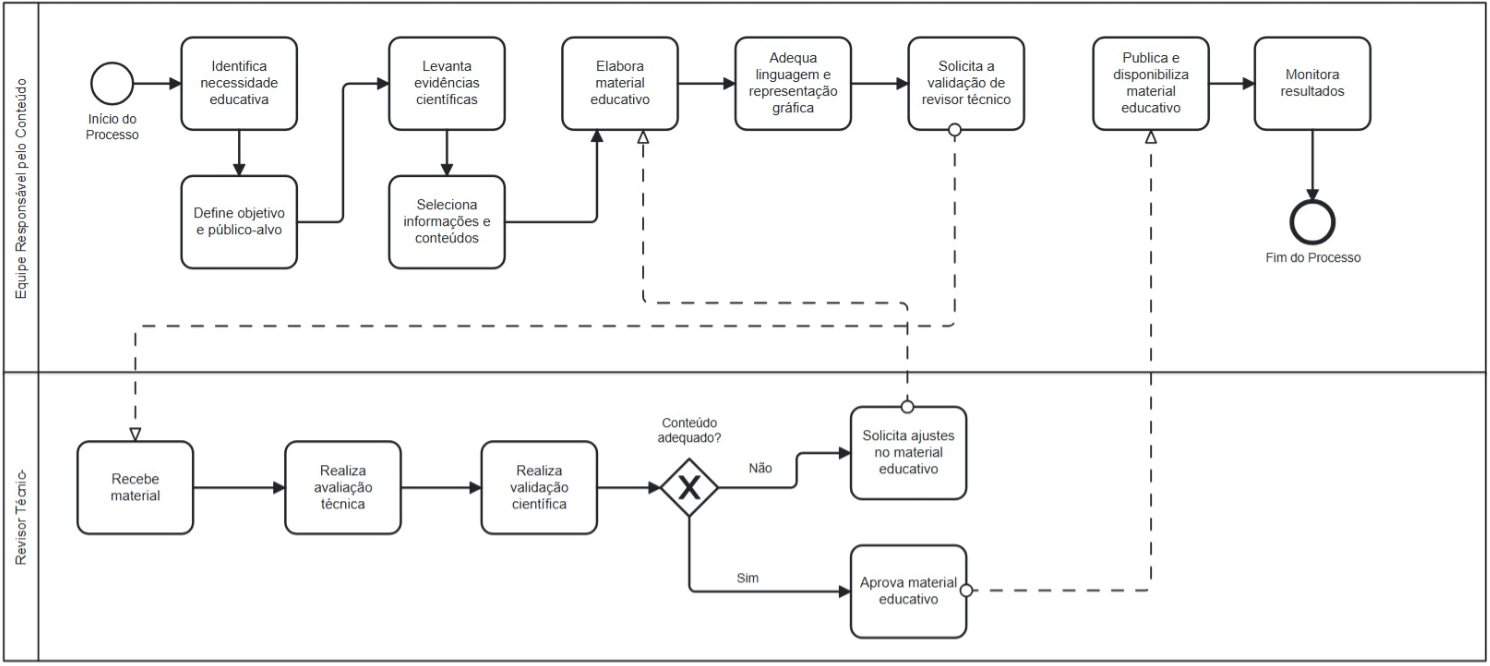

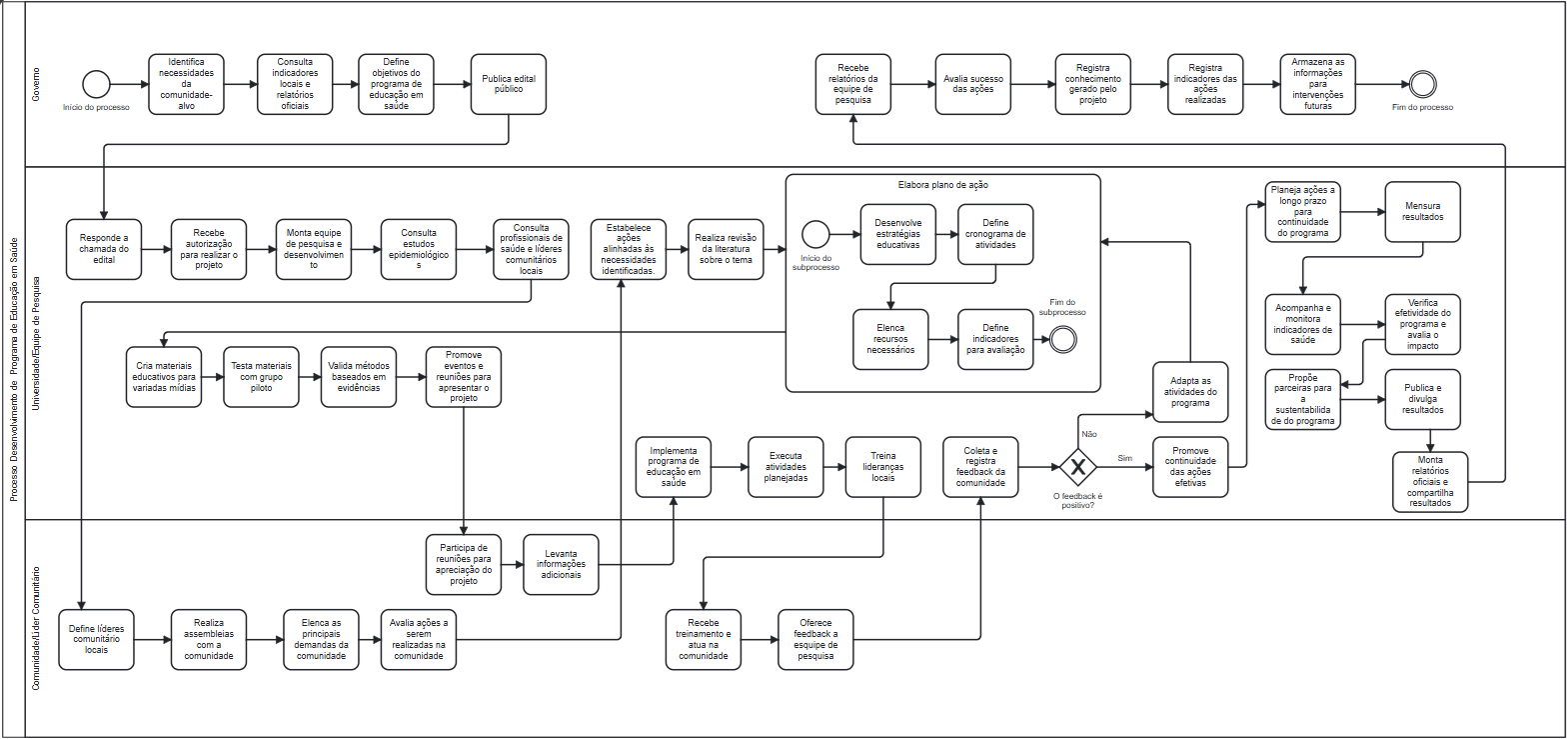

Educação e conscientização:
Observação: Os fluxos apresentados possuem finalidade instrutiva e podem demandar adaptações conforme o contexto, a organização dos serviços e as necessidades específicas de cada cenário.
Crie seus próprios diagramas de processo para seu serviço
Os diagramas de processo podem ser utilizados para representar, analisar e comunicar fluxos de trabalho em diferentes contextos de saúde. Sua utilização pode auxiliar equipes na identificação de etapas, responsabilidades, pontos de decisão e oportunidades de melhoria nos processos (DE LIMA et al., 2022; YAMADA et al., 2026).
Quer começar?

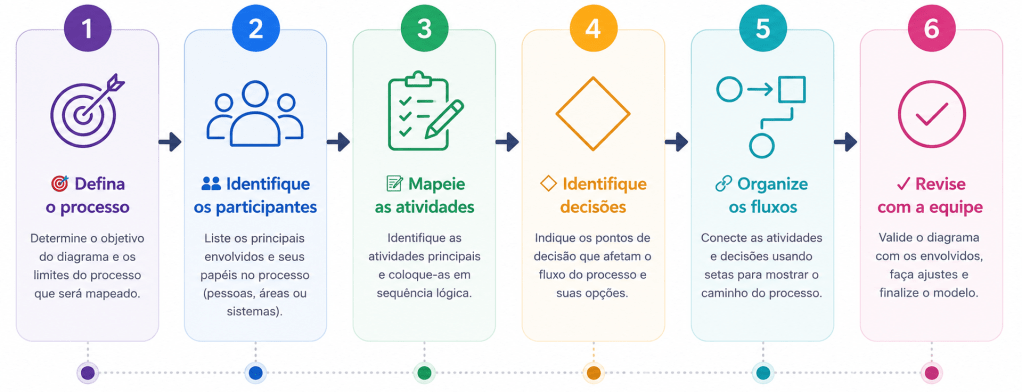

Guia Rápido BPMN
Conheça algumas ferramentas e orientações para criação de diagramas utilizando BPMN.

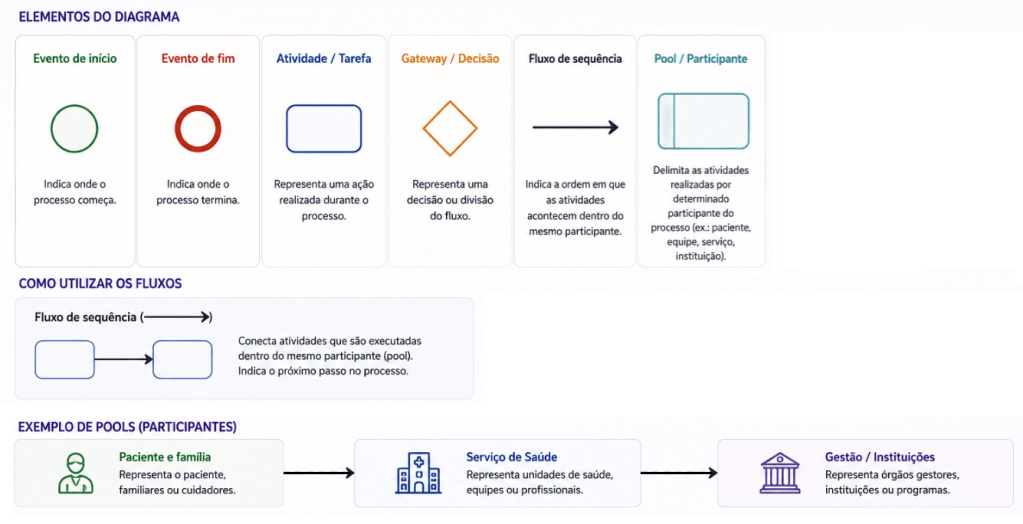

A Business Process Model and Notation (BPMN) utiliza elementos gráficos padronizados para representar atividades, decisões, participantes e interações ao longo de um processo. Conheça alguns dos principais elementos utilizados em diagramas (OMG, 2025).
Ferramenta para modelagem de processos
Para criar seus próprios diagramas de processos, sugerimos o uso do BPMN.io, uma ferramenta gratuita e de código aberto para modelagem de processos utilizando a notação BPMN (CAMUDA, 2025).
Quer se aprofundar
Este guia rápido apresenta apenas os principais elementos que podem ser utilizados. A notação BPMN possui outros elementos e regras que podem ser empregados na modelagem de processos mais complexos. O documento oficial com todas as especificações sobre essa notação pode ser conferido abaixo:
Business Process Model and Notation (BPMN) 2.0.2 — OMG
Especificação oficial da BPMN, indicada para quem deseja consultar detalhadamente a notação, sua semântica e suas regras. A versão 2.0.2 é disponibilizada pela própria Object Management Group (OMG).
- DE LIMA, Inacia Bezerra et al. Mental health indicators in the hospitalization process in a Brazilian psychosocial care network. Procedia Computer Science, v. 196, p. 623-630, 2022.
- Camunda (bpmn.io). (2025) “BPMN.io: web‑based toolkit for BPMN, DMN and CMMN.” bpmn.io. Accessed July 28, 2025. Available on: https://bpmn.io/.
- Object Management Group (OMG). (2025) “BPMN 2.0 specification.” OMG. Accessed July 28, 2025. Available on: https://www.omg.org/spec/BPMN/2.0/.
- YAMADA, Diego Bettiol et al. A Knowledge Representation Framework for Rare Diseases Governance within the Brazilian Healthcare System. Procedia Computer Science, v. 278, p. 1350-1357, 2026.
